微型高壓模塊

使用Advanced Energy的高壓DC-DC轉換器體驗性能和緊湊設計的協同作用。盡管尺寸很小，但這些解決方案功率強大，可提供高達6kV的電壓。它們的功率範圍從0.1 W到6 W，具有包括電弧限製、精確線路和負載調節以及電壓監控在內的功能。符合UL/cUL、CE標誌和危害性物質限製指令標準進一步證明了它們的質量和安全性。

微型高壓模塊

返回

緊湊型比例DC-DC電源

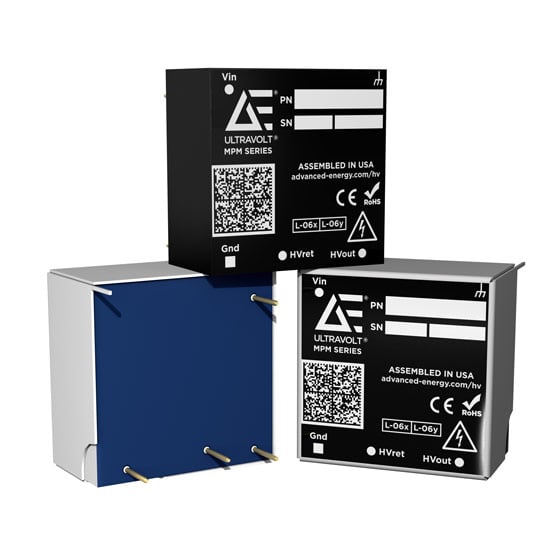

MPM 係列

Advanced Energy的UltraVolt MPM係列可靠的通用高壓模塊具有八個緊湊的可安裝在PCB上的形狀因子，範圍從100到3000 VDC。所有模塊通過12或24 VDC輸入提供高達1.5 W的功率。可提供單輸出正極性或負極性。反向輸入極性、間歇輸出和開路/短路保護是標準配置。從非隔離和隔離輸出選項中進行選擇，並選擇屏蔽或非屏蔽配置，以保護輸出免受外部輻射發射的影響。

特點規格技術文檔

特點

單引腳提供模塊電源和高壓輸出控製
緊湊、薄型、可安裝PCB的封裝
高壓輸出的選擇：100至3000 VDC，正極性或負極性
輸入極性保護；間歇性開路或短路的輸出保護
可用的輸入/輸出隔離至100 VDC，金屬屏蔽選項
簡化高壓子係統設計
PCB尺寸和外殼封裝要求
在不改變PCB布局的情況下升級模塊和係統性能
提高電源子係統的穩健性
增加對線路噪聲和外部射頻發射的保護

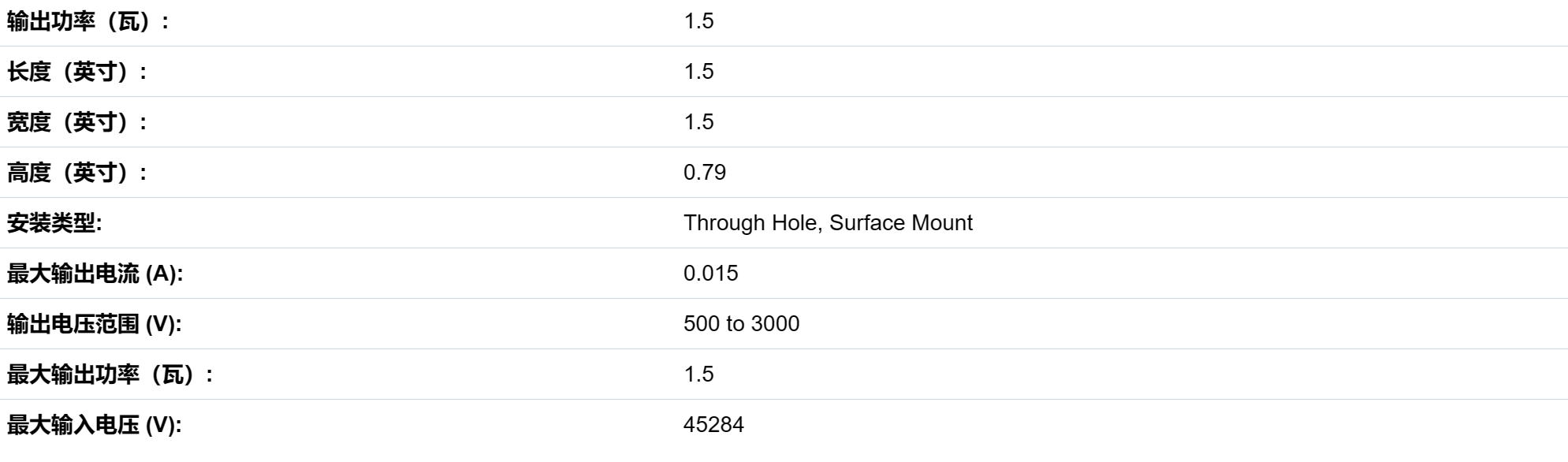

規格

技術文檔

UltraVolt MPM 100 to 500 Series Data Sheet

UltraVolt MPM 1k-3k Data Sheet
