微型高壓模塊

使用Advanced Energy的高壓DC-DC轉換器體驗性能和緊湊設計的協同作用。盡管尺寸很小，但這些解決方案功率強大，可提供高達6kV的電壓。它們的功率範圍從0.1 W到6 W，具有包括電弧限製、精確線路和負載調節以及電壓監控在內的功能。符合UL/cUL、CE標誌和危害性物質限製指令標準進一步證明了它們的質量和安全性。

微型高壓模塊

返回

精密、微型高壓電源

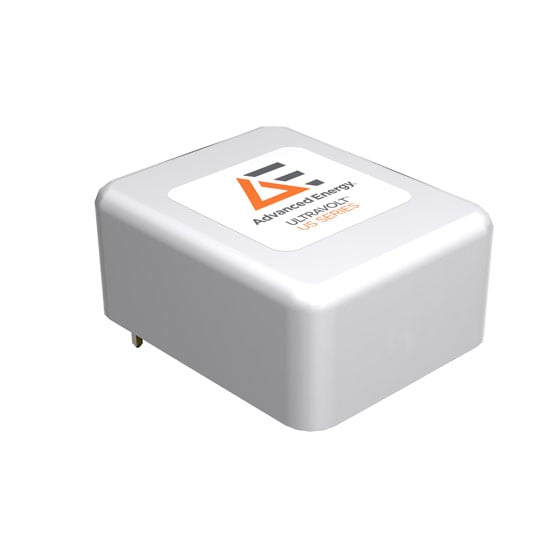

US 係列

Advanced Energy的UltraVolt US係列穩壓直流到直流電源在四個微型模塊中提供高壓電源，專為便攜性、重量和空間要求有限的應用而設計。模塊從5或12 VDC輸入提供200至500 VDC的最大高壓功率和0.1 W（100 mW）的功率。提供單輸出正極性或負極性，過電流、短路和電弧保護是標準配置。有效地使用模擬接口來控製和監控電壓輸出，並受益於低紋波和低噪聲。

特點規格技術文檔

特點

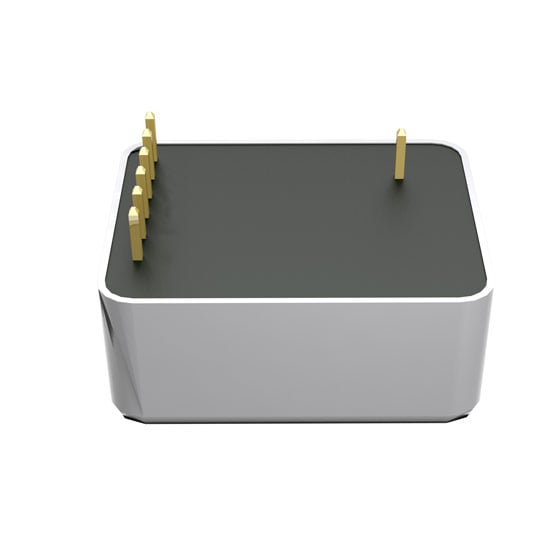

體積小、重量輕、可安裝在PCB上的封裝（5.8 cm3，13 g）
低輸出紋波、溫度係數和線路調節（帶輸出電壓控製和監測的模擬接口）
集成過電流和短路/電弧保護
鍍錫金屬外殼
實現產品設計對尺寸和重量的要求
在不斷變化的環境溫度和輸入電源電壓下穩定調節
使用板級0至2.5 VDC信號簡化控製
提高電力子係統的穩健性和可靠性
防止外部RF和EMI噪聲

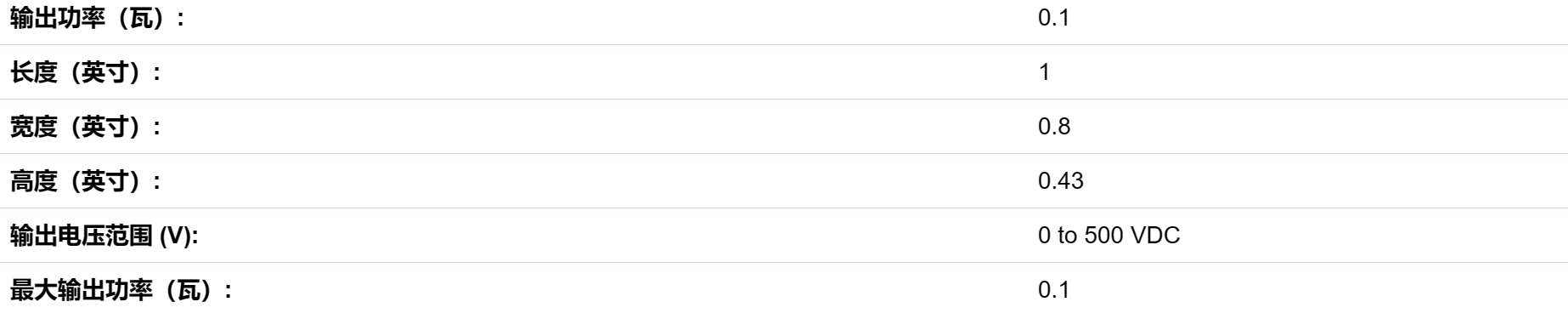

規格

技術文檔

UltraVolt US Series Data Sheet
