射頻等離子體發生器

射頻等離子體發生器

從各種安裝方式和尺寸到全數字控製和動態等離子響應,我們的射頻發生器是工藝創新的源動力。您可以從多種型號中靈活選擇,並使用獨特的配置和控製功能來滿足特定的應用要求。

首頁 > 產品中心 > 等離子電源產品 > 射頻等離子體發生器

射頻等離子體發生器

返回
333
5555
222
444
333
5555
222
444
333
5555
222
444
333
5555
222
444
納米時代精密電源

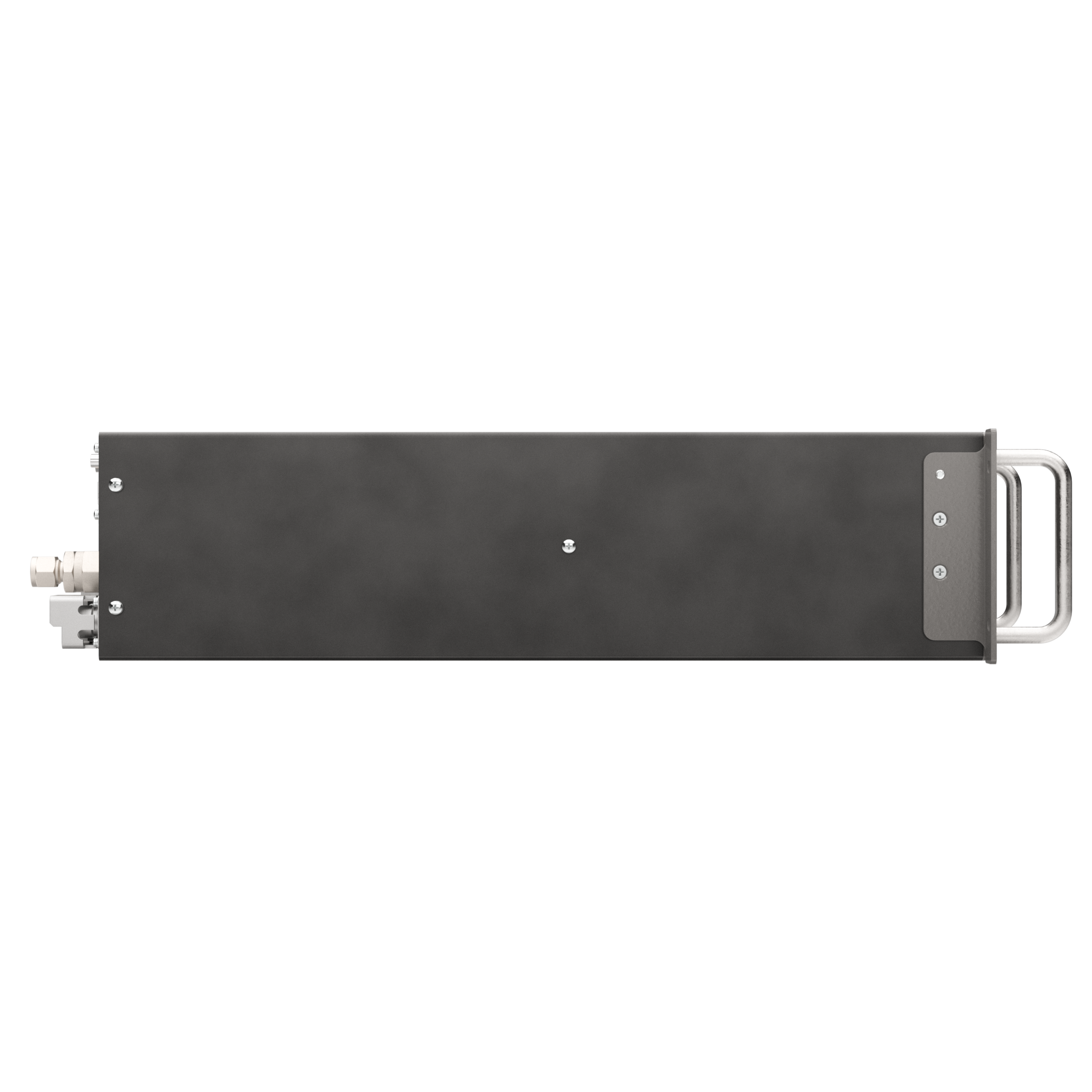

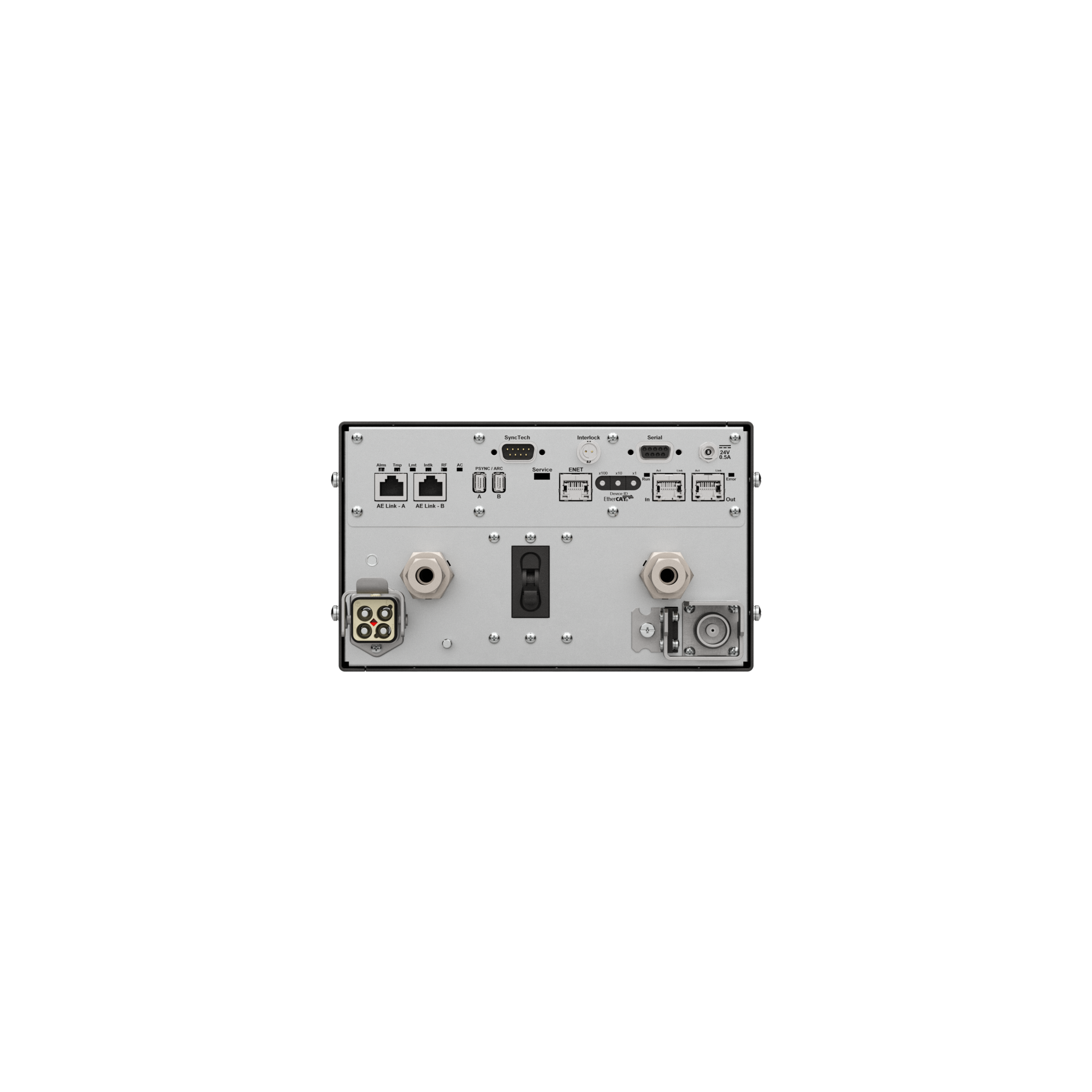

eVerest 射頻發生器

隨著半導體行業加速邁向新的轉折點,eVerest™射頻發生器滿足了轉換等離子體控製的需求。其可配置的多級脈衝可實現瞬時或用戶定義的轉換定時。此外,具有寬頻率掃描範圍的高速、高精度基於模型的頻率調諧提供了更大的過程穩定性和控製。這些功能,加上更快的設置點響應、脈衝狀態開始時的受控超調,以及Advanced Energy™物聯網智能的複雜PowerInsight,為下一個技術節點的流程創新提供了力量。



特點

全射頻傳輸係統,多種匹配解決方案選項,智能同步

可編程多級脈衝輪廓內的速度和控製

高速射頻輸出響應和脈衝狀態上升/下降時間

高達±10%的頻率調諧範圍

以dP/dZ穩定性設計

PowerInsight by Advanced Energy™物聯網生態係統

實現<2 nm沉積和蝕刻輪廓的新工藝開發

提供可靠的點火,RF穩定性與電纜長度無關

無縫集成到任何等離子體係統中

增加處理空間並拓寬穩定性窗口

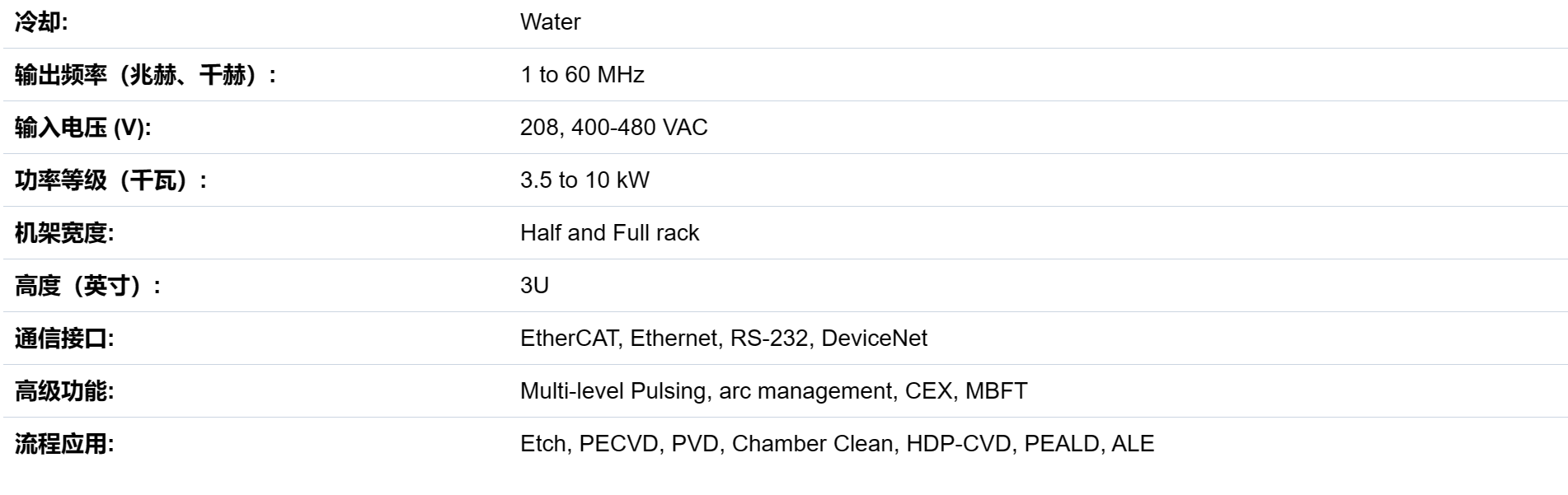

規格

技術文檔
